数据中心

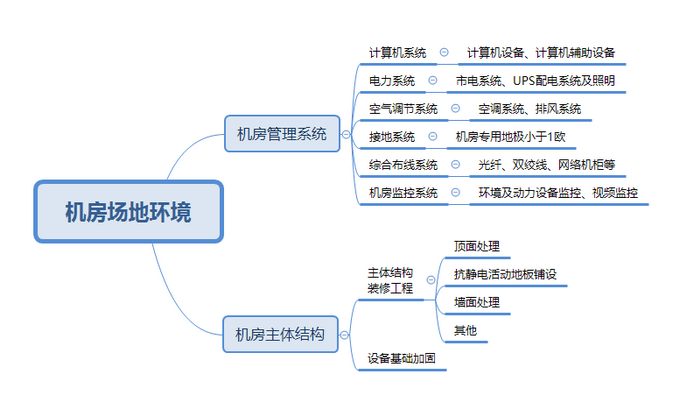

数据中心总建筑面积54882.86平方米,数据中心机房面积约为854平方米,层高4米,有主机房、备用机房、配电间、气体灭火钢瓶间、过道等组成。本次机房建设工程要求依据相关规范和标准,构建一个7×24小时支持所有核心业务的生产运行数据中心新机房,进一步提高各项数据的处理能力和安全性。在充分整合利用现有信息资源的基础上,建设一个统一、规范的信息资源存储、交换、分析的数据中心机房。


1.装修工程:

装修是机房建设的基础,它将机房空间根据功能区进行划分,并对天花(采用微孔防尘天花)、地板(敷设防静电地板)、墙面(安装彩钢板)根据防尘防静电的标准要求进行建设,并对特定区域所放置设备的重量进行承重加固,从而为设备的正常运行提供一个良好的支撑环境。

2.空调新风工程:

为机房提供制冷及新风,是机房良好环境的保障。IT设备24小时不间断运行排出的热量,对机房空调的制冷有更高的要求,确保设备不会因温度过高而损坏。根据GB2887-82计算机场地技术要求,按A级设计,温度T=23℃±2℃,相对湿度=55%±5%,夏季取上限,冬季取下限。 气流组织采用下送风、上回风,即抗静电活动地板静压箱送风,吊顶天花微孔板回风。新风量设计取总风量的10%,中低度过滤,新风与回风混合后,进入空调设备处理,提高控制精度,节省投资,方便管理。

3.动力配电工程:

机房供配电系统是机房安全运行动力保证,根据机房要求等级不同,机房动力系统一般由三类电源组成:

一类电源为UPS供电电源,由电源总配电柜引至墙面配电箱,分路送到活动地板下插座,再经插座分接计算机电源处,电缆用阻燃电缆,穿金属线槽钢管敷设。

二类电源为市电供电电源,由电源总配电柜分别送至空调、照明配电箱和插座配电箱,再分路送至灯具及墙面插座。电缆用阻燃电缆,照明支路用塑铜线,穿金属线槽及钢管敷设。

三类电源为柴油发电机组,是作为特别重要负荷的应急电源,应满足的运行方式为:正常情况下,柴油发电机组应始终处于准备发动状态,当两路市电均终断时,机组应立即启动,并具备带100%负荷的能力。任一市电恢复时,机组应能自动退出运行并延时停机,恢复市电供电。机组与电力系统间应有防止并列运行的连锁装置。柴油发电机组的容量应按照用电负荷的分类来确定,因为有的负荷需要很大的启动功率,如空调电动机,这就需要合理选择发电机组容量,以避免过大的启动电压降,一般根据上述用电负荷总功率的2.5倍来计算。

4.防雷接地系统:

机房接地系统是涉及多方面的综合性信息处理工程,是机房建设中的一项重要内容。接地系统是否良好是衡量一个机房建设质量的关键性问题之一。机房一般具有四种接地方式:交流工作地、安全保护地、直流工作地和防雷保护地。在机房接地时应注意两点:(1)信号系统和电源系统、高压系统和低压系统不应使用共地回路。(2)灵敏电路的接地应各自隔离或屏蔽,以防止地回流和静电感应而产生干扰。机房接地宜采用综合接地方案,综合接地电阻应小于1欧姆。

机房雷电分为直击雷和感应雷。对直击雷的防护主要由建筑物所装的避雷针完成;机房的防雷(包括机房电源系统和弱电信息系统防雷)工作主要是防感应雷引起的雷电浪涌和其他原因引起的过电压。

5.机房环境监控系统:

机房环境监控系统由视频监控、门禁、配电监控、空调监控、漏水检测等组成,它是建立机房安全防范机制不可缺少的环节。它能24小时监视并记录下机房内发生的任何事件。 机房环境及动力设备监控系统主要是对机房设备(如供配电系统、UPS电源、防雷器、空调、消防系统、保安门禁系统等)的运行状态、温度、湿度、洁净度、供电的电压、电流、频率、配电系统的开关状态、测漏系统等进行实时监控并记录历史数据,实现对机房遥测、遥信、遥控、遥调的管理功能,为机房高效的管理和安全运营提供有力的保证。

6.消防系统:

机房应设气体灭火系统,气瓶间宜设在机房外,为管网式结构,在天花顶上设置喷嘴,火灾报警系统由消防控制箱、烟感、温感联网组成。

机房消防系统应采用气体消防系统,常用气体为七氟丙烷气体。

7.综合布线:

综合布线是机房内设备通信的基础,每个机柜内配置多个六类信息点,信息点采用六类双绞线汇聚于专门的网络配线柜中进行统一管理,机柜新增设备后,只需通过跳线跳接即可实现互联。
